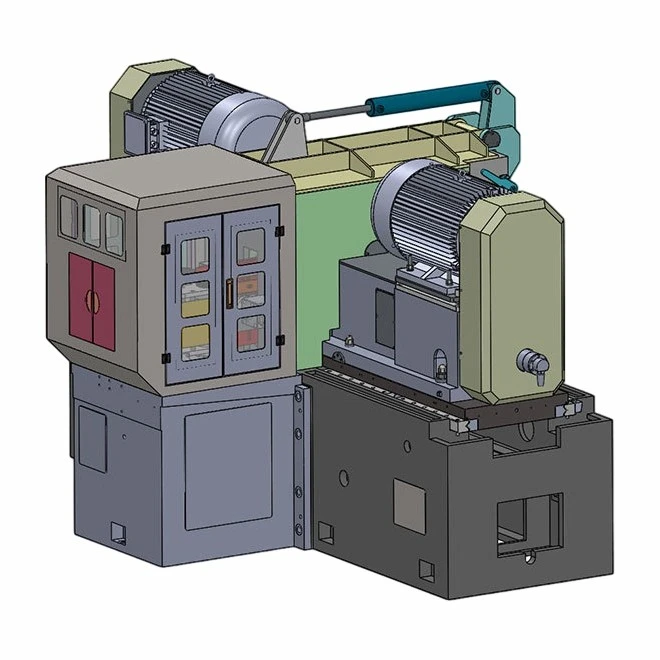

Компактний прецизійний шліфувальний агрегат M7650B|Настільне-обладнання для планарної обробки
Виробники-компонентів середнього масштабу та майстерні точних робіт часто стикаються з компромісом: настільним шліфувальним машинам початкового-рівня не вистачає сталої мікронної точності, тоді як великим промисловим шліфувальним верстатам потрібна надлишкова площа та потужне зміцнення фундаменту. У майстернях, які зосереджені на круглих деталях малого-діаметра, великі важкі шліфувальні машини витрачають цінну виробничу площу та перевантажують потужність, не відповідаючи фактичним вимогам обробки.
Компактне шліфувальне рішення M7650B ідеально заповнює цю прогалину ринку. Розроблений як-компактний настільний-блок, він поєднує над-жорсткий контроль геометричних допусків у спрощену площину, розроблену виключно для тонких круглих-заготовок середнього-розміру, які широко поширені у виробництві мініатюрних підшипників, сенсорного обладнання та мікро-автомобільних компонентів. Його збалансована 5-тонна лита рама забезпечує придушення вібрації, порівнянну з набагато більшими промисловими моделями, не вимагаючи спеціальної армованої підлоги чи додаткового вільного місця для майстерні.
На відміну від важких гідравлічних шліфувальних машин з довгим ходом, створених для заготовок великого розміру, ця настільна поверхнева шліфувальна машина надає перевагу гнучкості налаштування та над-тонкій обробці поверхні. Оператори швидко перемикаються між пробним запуском прототипу та безперервним дрібно{3}}серійним масовим шліфуванням, скорочуючи час простою під час заміни пристосувань і підтримуючи-змішані графіки виробництва деталей, типові для робочих цехів.
Лабораторні-метрики точності обробки
Усі показники точності фіксуються під час стабільних безперервних циклів шліфування, відкаліброваних для тонких круглих металевих деталей:
- Допуск на паралельність: 0,002 мм
- Відхилення площинності: 0,003 мм
- П-консистентність товщини партії: 0,01 мм
- Кінцева шорсткість поверхні: Ra 0,32 мкм
Ці над-строгі стандарти допуску роблять машину ідеальною для високо{1}}точних мініатюрних підшипників, ущільнювальних кілець і дисків мікрогідравлічних клапанів. Майже-ідеальна рівномірність у площині усуває монтажні проміжки, забезпечуючи плавний рух і тривалий термін служби компактних вузлів прецизійного обладнання.
Переваги
Компактний конверт для обробки деталей
Ця шліфувальна машина оптимізована для невеликих круглих запасів, охоплюючи вузький практичний діапазон обробки, який узгоджується з робочими процесами виробництва малих-компонентів:
- Діапазон діаметрів оброблюваної заготовки: Φ20 мм до Φ180 мм
- Підтримувана товщина заготовки: від 1,5 мм до 40 мм
Кронштейн розміру усуває марну потужність шліфування, яку можна побачити на великих шліфувальних машинах, що працюють з малими заготовками, прискорюючи тривалість циклу та зменшуючи непотрібний знос абразивного круга. У поєднанні зі стандартним шліфувальним кругом 500 × 60 × 20 мм площа контакту з абразивом відкалібрована для видалення тонкого матеріалу, збалансовуючи високу швидкість обробки та ультра-гладку поверхню Ra 0,32 мкм без надмірного-шліфування делікатних тонких деталей.
Повністю настроювана багато-швидкісна операційна система
Кожна вісь руху має незалежне регульоване керування швидкістю для адаптації до чорнового видалення матеріалу або делікатних завдань з тонкої обробки:
1. Фіксована швидкість обертання шпинделя 1060 об./хв.: оптимізована швидкість різання тонких металевих заготовок, що забезпечує рівномірні абразивні подряпини по всій площині заготовки.
2. Змінна швидкість основної подачі: 2,5-12 м/хв, що дозволяє операторам збільшити пропускну здатність для грубого шліфування або низькі швидкості для точних чистових проходів
3. Швидкість переміщення правки з регульованим колесом: 0,5-1,5 м/хв, що дає змогу керовано виправляти абразивний круг, щоб зберегти гострі ріжучі кромки для стабільної мікронної точності протягом довгих змін
Вертикальний хід шліфувальної головки 4. 120 мм: забезпечує достатній вертикальний зазор для широкого діапазону легких нестандартних затискних пристроїв, зберігаючи при цьому компактну загальну висоту машини
Збалансована система подвійного-двигуна
Подвійні двигуни шліфувальної головки потужністю 15 кВт (номінальна безперервна потужність 11,5 кВт) забезпечують стабільний крутний момент без надмірного споживання енергії, ідеально підібрані для навантажень шліфування тонких заготовок малого-діаметра. Розташування подвійного двигуна рівномірно розподіляє вібрацію різання, запобігаючи односторонньому-прохиленню шпинделя, що може погіршити точність площинності.
Загальна вага машини досягає 5000 кг, ретельно розрахована маса, яка ефективно гасить робочу вібрацію, зберігаючи простий монтаж - більшість стандартних бетонних підлог у майстернях можуть підтримувати пристрій без додаткового зміцнення фундаменту. Загальні зовнішні розміри 2900 × 2300 × 1600 мм займають мінімальний простір, що дозволяє легко інтегрувати його в переповнені багато- виробничі лінії або спеціальні камери для точної обробки.
Сценарії застосування
Цю компактну настільну шліфувальну систему широко використовують мініатюрні підшипникові фабрики, майстерні з виробництва точних автокомпонентів, виробники сенсорного обладнання та невеликі-фабрики з виробництва гідравлічних фітингів. Вона спеціалізується на плановій обробці малих-–-середніх партій тонких невеликих круглих металевих заготовок, підвищуючи продуктивність малих-деталей і максимізуючи корисний простір у компактних майстернях.
Часті запитання
Q1: Які типи виробничих приміщень найбільше виграють від цієї настільної шліфувальної-машини?
A: Він ідеально підходить для-майданчиків середнього розміру та малих виробників компонентів, які обробляють тонкі круглі заготовки діаметром менше Φ180 мм. Його компактні розміри усувають вимоги до простору та фундаменту для великих важких-шліфувальних машин.
Q2: Чому цей пристрій здатний до таких над-допусків площинності та паралельності?
A: Суцільна лита основа вагою 5-тонн пригнічує мікро-вібрацію під час роботи в поєднанні з каліброваною швидкістю обертання шпинделя 1060 об/хв та змінним контролем тонкої подачі. Комбіновані елементи дизайну фіксують геометричну консистенцію мікронного рівня для тонких точних заготовок.
Q3: Чи може ця машина працювати як з пробним запуском прототипу, так і з безперервним дрібно{1}}серійним виробництвом?
A: Так. Широкі регульовані діапазони швидкості подачі та правлення підтримують гнучке перемикання між малим-обсягом фінішної обробки прототипу та постійними малими-циклами шліфування, що ідеально підходить для змішаних-розкладів виробничих цехів.
