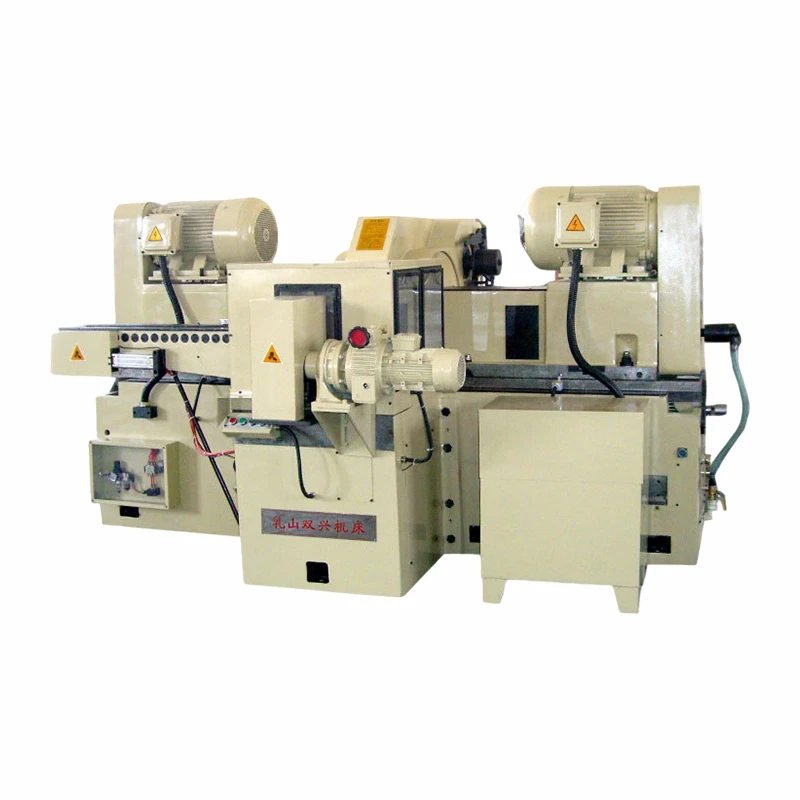

Дводисковий шліфувальний верстат-прохідного горизонтального шпинделя

Rushan Shuangxing Machine Tool Manufacturing Co., Ltd. є одним із провідних виробників і постачальників дводискових шліфувальних машин горизонтального шпинделя-типу в Китаї. Маючи багатий досвід, наша фабрика пропонує високоякісне обладнання, виготовлене в Китаї, за конкурентоспроможною ціною. Ласкаво просимо до нас, щоб отримати індивідуальне обслуговування.

Дводисковий шліфувальний верстат типу M7660B з горизонтальним шпинделем- в основному складається з передньої станини, задньої станини, лівої та правої шліфувальних головок, лівої та правої кареток, лівого та правого механізмів компенсації подачі, незалежного механізму правки шліфувального круга, автоматичного механізму підйому та опускання захисної кришки, електричної системи керування та механізмів завантаження та розвантаження. Лівий і правий шліфувальні круги забезпечують швидке переміщення вперед і назад за допомогою шліфувальних головок з гідравлічним приводом і можуть поєднувати автоматичну компенсацію поштовхів із ручним регулюванням маховиком. Наша машина поєднує в собі переваги вітчизняних і іноземних подвійних дискових шліфувальних верстатів і виготовляється на основі конкретних умов горизонтальних наскрізних подвійних дискових шліфувальних верстатів. Його помітні характеристики включають відносно добру стабільність, низьке енергоспоживання, високу точність, відносно низьку частоту відмов і простоту обслуговування. Верстат призначений для шліфування обох торців круглих, квадратних, прямокутних та інших деталей з різних форм і матеріалів.

У механізмі подачі використовується високо-точний кульковий гвинт, а напрямні — V-подібні сталеві інкрустовані голчасті роликові рейки. Шліфувальна головка рухається як єдине ціле для виконання шліфування, що сприяє підвищенню жорсткості та стабільності. Швидке переміщення вперед, швидке назад і утримання попереднього натягу шліфувальної головки підтримується гідравлічною системою, що забезпечує високу надійність. Правка є незалежною цілісною конструкцією з хорошою жорсткістю та відносно високою точністю правки, що дозволяє одночасно правити обидва шліфувальні круги автоматично. Кришку шліфувального круга можна піднімати та опускати автоматично, а кожен робочий вузол оснащений захисними блокуваннями, що сприяє відносно надійному фактору безпеки. Загальна компонування компактна, а дизайн достатньо надійний; шпиндельна коробка добре герметична, що забезпечує тривалий термін служби, а експлуатація та обслуговування є відносно простими. У методі подачі використовується двонаправлений роликовий гумовий ремінь із високим коефіцієнтом тертя, що забезпечує міцні характеристики шліфування та хороший опір ковзанню, що робить його придатним для шліфування різноманітних специфікацій продукту на одній машині. Крім того, за бажанням можна додати перетворювач частоти для плавного регулювання швидкості шліфувальної головки для досягнення диференціального помелу. Серводвигун і сенсорний екран також можна додати для керування ЧПК.

Точність роботи верстата(різні заготовки мають різну точність)

Основні технічні параметри верстата М7660В
